1) 項目介紹：東錢湖國際教育論壇教育博物館；本工程為公共建筑；設計的主要范圍及內容：本次設計為東錢湖國際教育論壇項目III號地塊的二期工程，范圍包括主體建筑部分，周邊結合景觀布置的安保室、室外道路、景觀坡道、設備用房等；本工程總用地面積：8050.21㎡，總建筑面積：6268.05㎡，其中地下 2017.39㎡，地上4250.66㎡，建筑基底面積1208.19㎡，容積率0.44；建筑層數、高度：地下1層，地上4層，建筑高度22.52m;
2) 工作內容：東錢湖博物館建筑、結構、機電、裝修模型搭建，重點是裝修模型。根據搭建的模型進行管線碰撞檢查發現各專業間的碰撞問題、管線調整。制作漫游動畫。
3) 成果展示

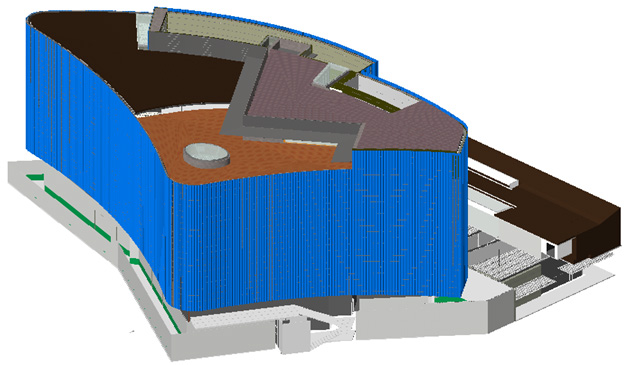

建筑整體模型

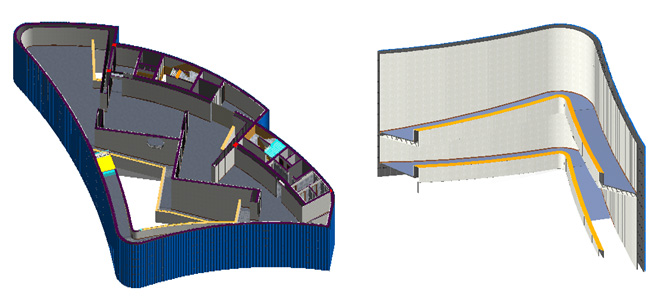

建筑局部三維

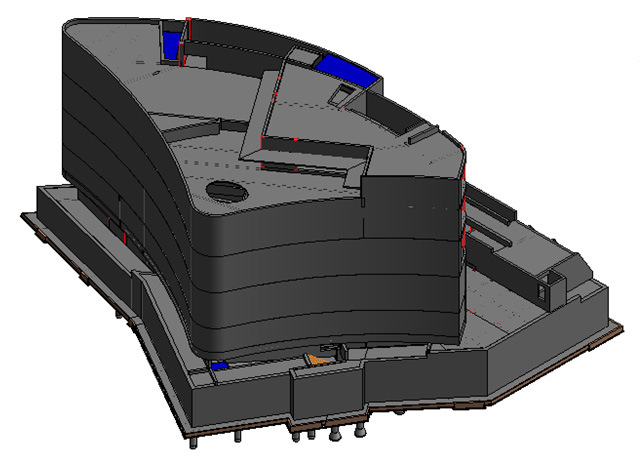

結構整體模型

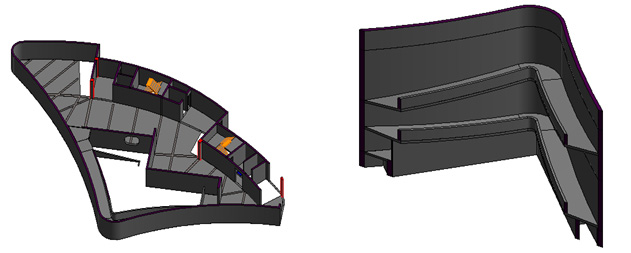

結構局部三維

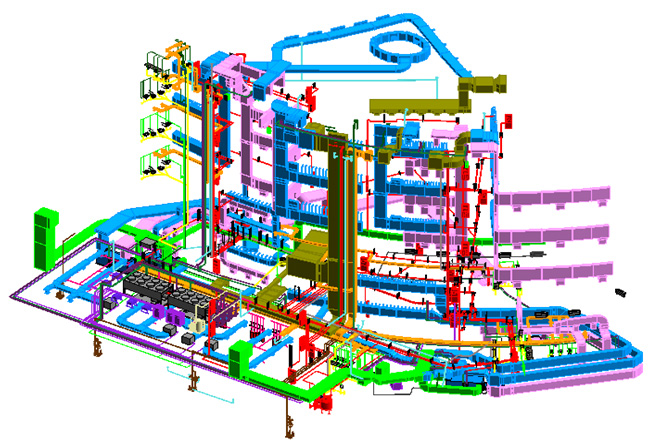

機電整體三維

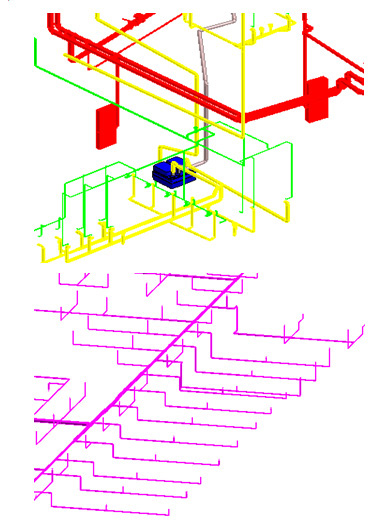

機電局部三維

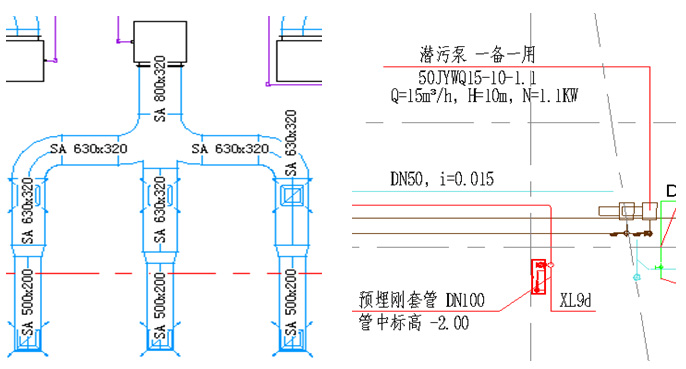

部分出圖截圖

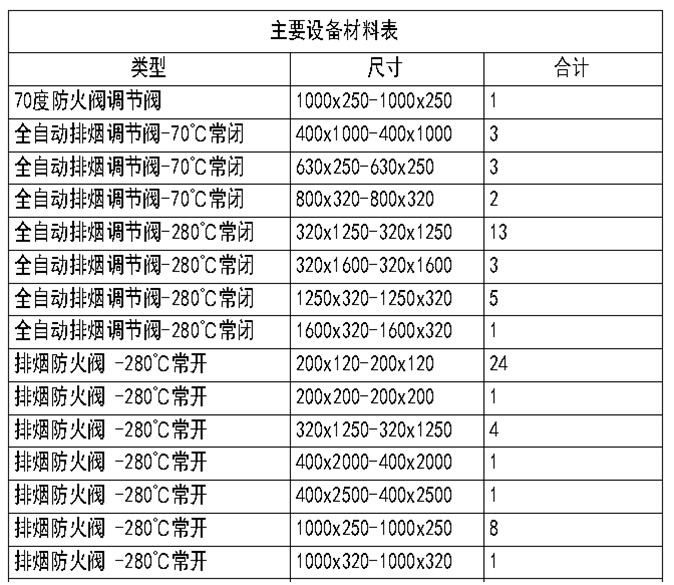

主要設備材料表
 |
|
